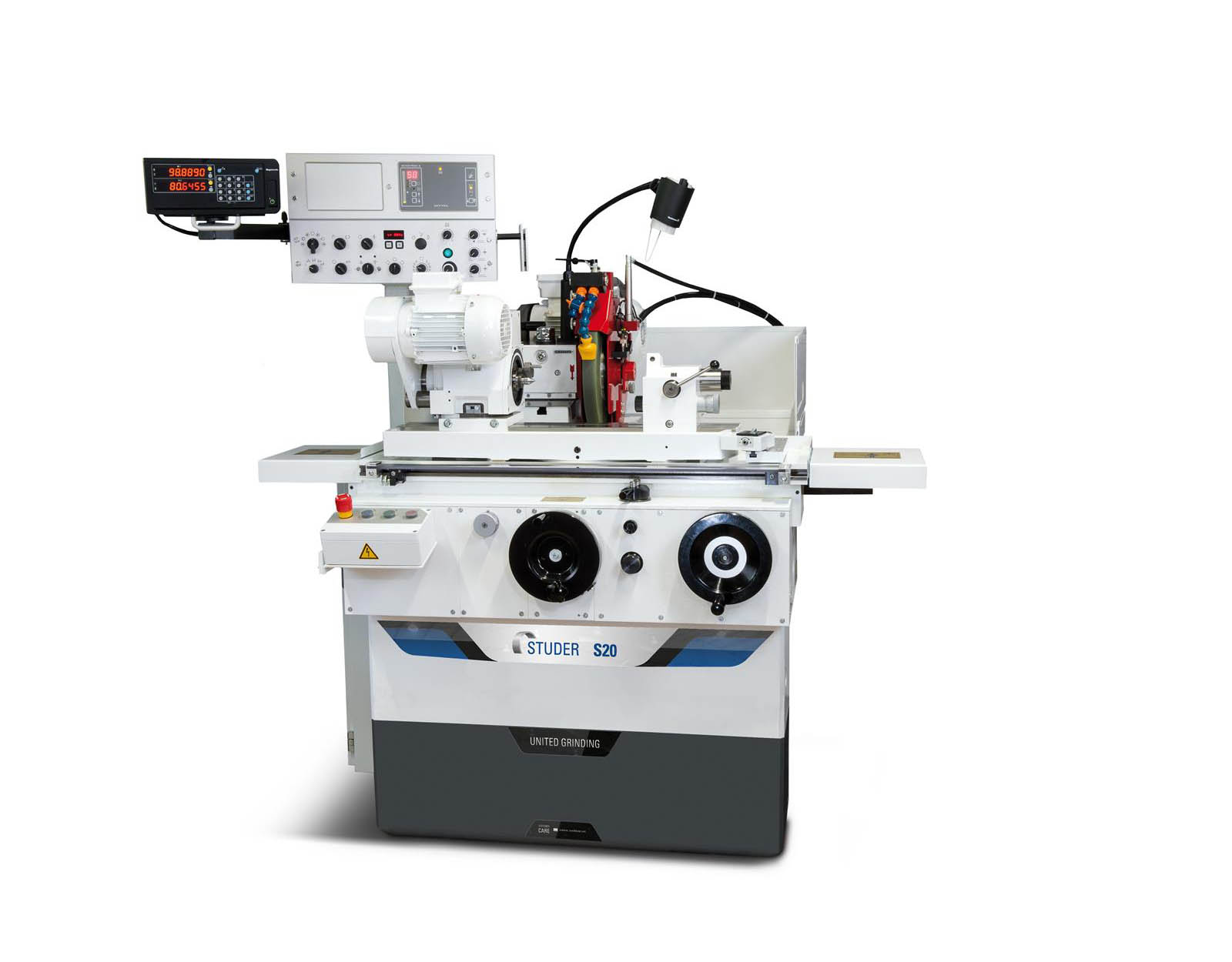

S20

STUDER S20



Distance Entre pointe 400/650 mm

Longueur de rectification 400/650 mm

Hauteur de pointe 100 mm

Poids de la pièce entre pointes 20 kg

Axe X 25 mm

Axe Z 420/650 mm

Meule 350 * 32 (50) mm

Puissance D’entrainement 3 kW

Poids machine 1600 / 1900 kg

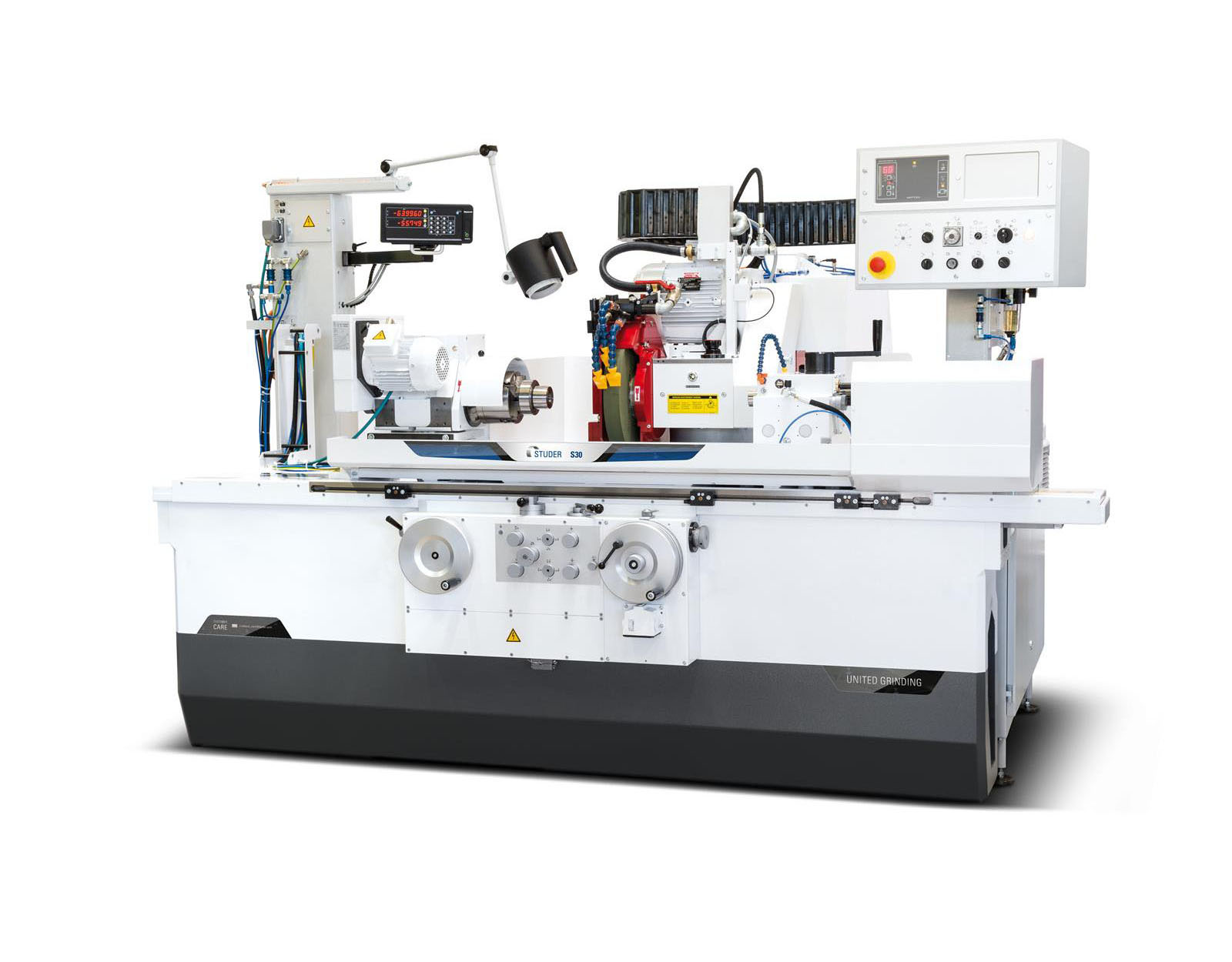

S30

STUDER S30



Distance entre pointe 650/1000 mm

Longueur de rectification 650/1000 mm

Hauteur de pointes 125/175/225 mm

Poids de la pièce entre pointes 130 kg

Axe X 260 mm

Axe Z 700/1050 mm

Meule 500 * 63 (80) mm

Puissance d’entrainement 5.5 / 7,5 kW

Poids machine 3400 / 3800 kg

FAVORIT

Distance Entre pointe 400/1 600 mm

Longueur de rectification 400/1 600 mm

Hauteur de pointe 175 mm

Poids des pièces 150 kg

Axe X 370 mm

Axe Z 500/1 750 mm

Meule 500*63 (80) mm

Puissance D’entrainement 7,5 kW

Poids machine 8 500/12 000 kg

S33

Distance entre pointe 650/1000 mm

Longueur de rectification 650/1000 mm

Hauteur de pointes 175 mm

Poids de la pièce entre pointes 80/120 kg

Axe X 285 mm

Axe Z 800/1150 mm

Meule 500*63 (80) mm

Puissance d’entrainement 11 kW

Poids machine 4000/5000 kg

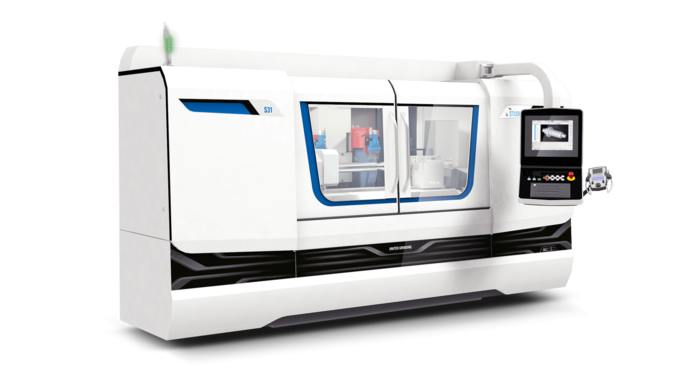

S31

Distance Entre pointe 650/1000 mm

Longueur de rectification 650/1000 mm

Hauteur de pointe 175 mm

Poids des pièces 80/120 kg

Axe X 280 mm

Axe Z 800/1150 mm

Meule 500*63 (80) mm

Puissance D’entrainement 7,5 kW

Poids machine 5500 / 6000 kg

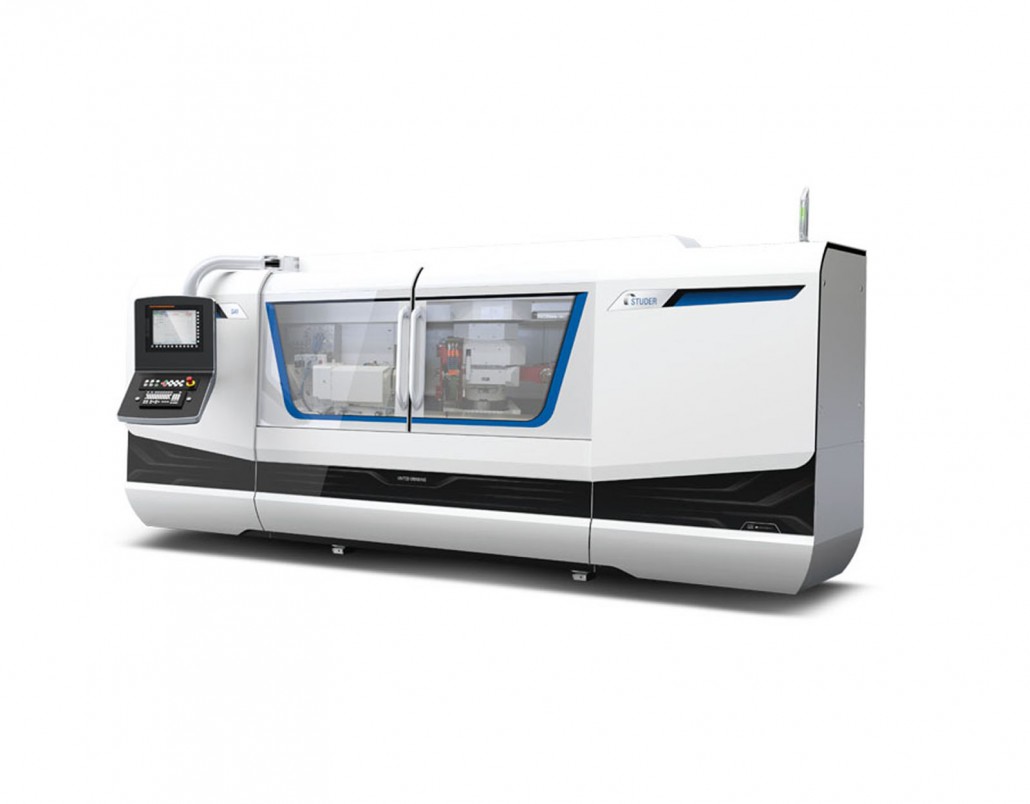

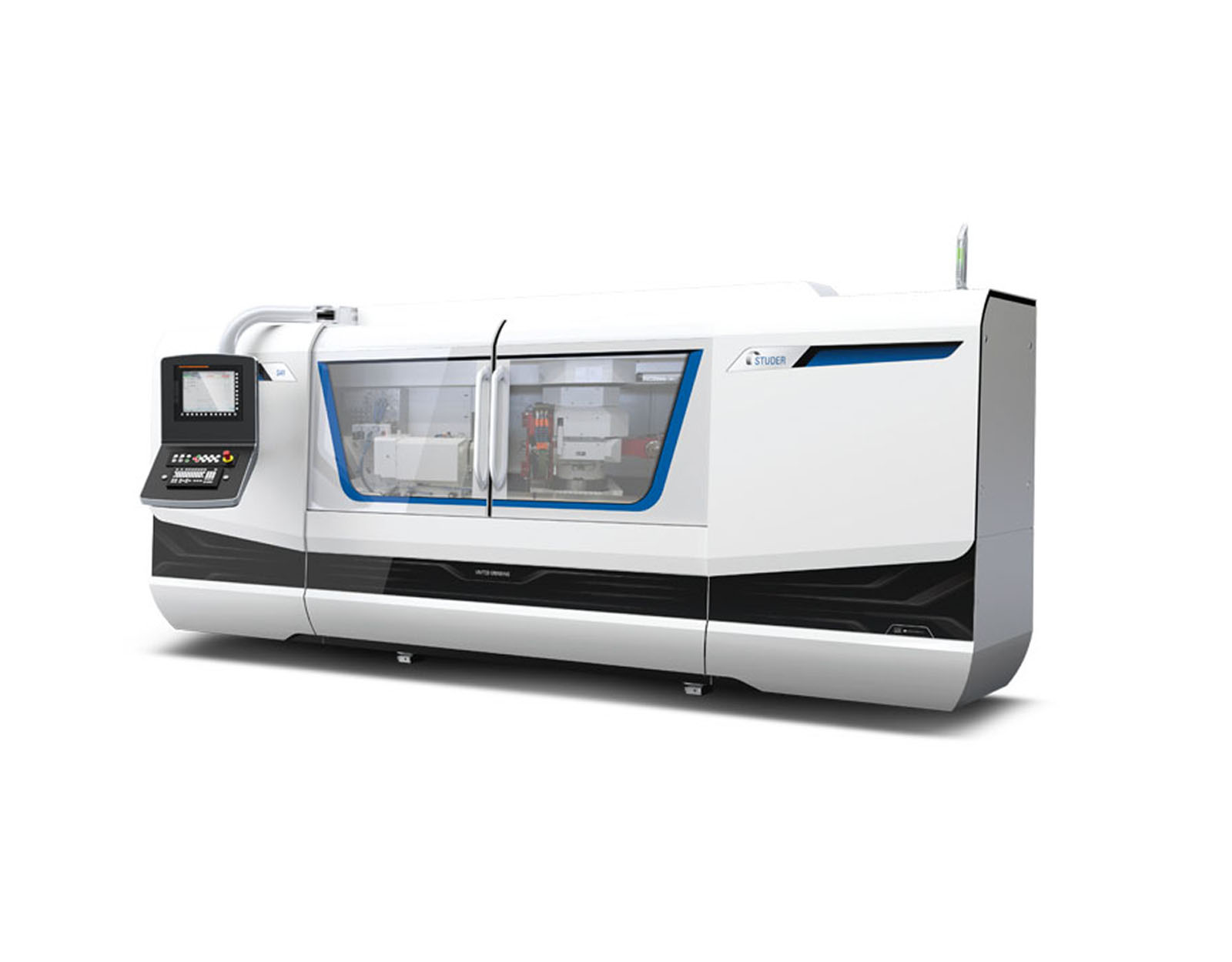

S41



Distance Entre pointe 1000/1600 mm

Longueur de rectification 1000/1600 mm

Hauteur de pointe 225/275 mm

Poids des piéces 250 kg

Axe X 350 mm

Axe Z 1150/1750 mm

Meule 500*80 (100) mm

Puissance D’entrainement 15 kW

Poids machine 9000/10200 kg

S11

Distance Entre pointe 200 mm

Longueur de rectification 80-150 mm

Hauteur de pointe 125 mm

Poids des pièces 3 kg

Axe X 210 mm

Axe Z 210 mm

Meule  500*63 mm

Puissance D’entrainement 4.5 kW

Poids machine 2300 kg

S22

Distance Entre pointe 650 mm (max 1100 mm)

Longueur de rectification max 800 mm

Hauteur de pointe 175/225 mm

Poids des pièces 150 kg

Axe X 310 mm

Axe Z 850 mm

Meule 610*160 mm

Puissance D’entrainement 15 kW

Poids machine 8500 kg

S242

STUDER S242



COMBINE TOURNAGE ET RECTIFICATION

Distance entre pointe 400/1000 mm

Longueur de rectification max. 1000 mm

Hauteur de pointes  90/125 mm

Poids de la pièce entre pointes 60 kg

Axe X 220 mm

Axe Z 850/1600 mm

Taille de la meule  400*50 (63) mm

Puissance d’entrainement 8/12 kW

 Poids machine 7600 / 12000 kg

S121

csm_S121_STUDER_02_5db01f88ca

Diamètre utile 400 mm

Longueur des pièces incluant 300 mm

le dispositif de serrage max.

Longueur / Ø de rectification int. max 175/360 mm

Longueur / Ø de rectification ext. max 100/360 mm

Maximum de broche sur Tourelle Revolver 2

Ø broche HF 100/120/140 mm

Meule de rectification ext. Ø 300/127*32 mm

Course axe X 350 mm

Course axe Z 350 mm

Axe B plage de pivotement 0°/+180°

Charge sur le nez de la broche 300 Nm

Poids machine 5200 kg

S131

csm_S121_STUDER_02_5db01f88ca

Diamètre utile 250 mm

Longueur des pièces incluant 300 mm

le dispositif de serrage max.

Longueur / Ø de rectification int. max 160/250 mm

Longueur / Ø de rectification ext. max 125/250 mm

Maximum de broche sur Tourelle Revolver 4

Ø broche HF 100/120 mm

Meule de rectification ext. Ø 250/50*25 mm

Course axe X 350 mm

Course axe Z 400 mm

Axe B plage de pivotement -50° à +280°

Charge sur le nez de la broche 300 Nm

Poids machine 5200 kg

S141

Diamètre utile 400 mm

Longueur des pièces incluant 300/700/1 300 mm

le dispositif de serrage max.

Longueur / Ø de rectification int. max 250/400 mm

Longueur / Ø de rectification ext. max 150/400 mm

Maximum de broche sur Tourelle Revolver 4

Ø broche HF 120/140 mm

Meule de rectification ext. Ø300/127*32 mm

Course axe X 425 mm

Course axe Z 500 mm / 700 mm

Axe B plage de pivotement -50° à +280°

Charge sur le nez de la broche 400 Nm

Poids machine 8100/9100/11400 kg

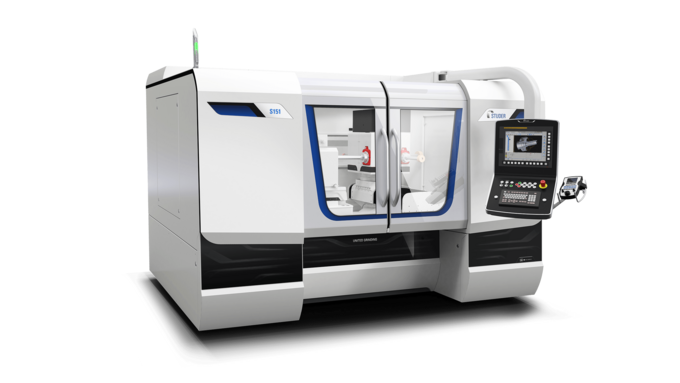

S151

Diamètre utile 550 mm

Longueur des pièces incluant 700/1 300 mm

le dispositif de serrage max.

Longueur / Ø de rectification int. max 390/550 mm

Longueur / Ø de rectification ext. max 150/550 mm

Maximum de broche sur Tourelle Revolver 4

Ø broche HF 120/140 mm

Meule de rectification ext. Ø300/127*32 mm

Course axe X 500 mm

Course axe Z 500 mm / 700 mm

Axe B plage de pivotement -50° à +280°

Charge sur le nez de la broche 400 Nm

Poids machine 9200/11500 kg

S110

STUDER S110jpg

Diamètre utile 205 mm

Longueur des pièces max 230 mm

Longueur de rectification max 120 mm

Broche en linéaire jusqu’à un maximum de 3

Ø broche HF 45/60/80/100/120 mm

Ø broche à courroie 80 mm

Meule de rectification ext. max 305 mm

Course axe X 450 mm

Course axe Z 200 mm

Axe B plage de pivotement ± 2° (opt. +21°)

Charge sur le nez de la broche 150 Nm

Poids machine 2600 kg

S122

csm_S121_STUDER_02_5db01f88ca

Diamètre utile 220 mm

Longueur des pièces max 120 mm

Longueur de rectification max 110 mm

Broche en linéaire jusqu’à un maximum de 3

Ø broche HF 100/120 mm

Ø broche à courroie

Meule de rectification ext. max 150 mm

Course axe X 350 mm

Course axe Z 350 mm

Axe B plage de pivotement 0.1°

Charge sur le nez de la broche 25 Nm

Poids machine 4350 kg

S121 R

csm_S121_STUDER_02_5db01f88ca

Diamètre utile 300 mm

Longueur / Ø de rectification int. max 165/250 mm

Longueur / Ø de rectification ext. max 120/150 mm

Maximum de broche sur Tourelle Revolver 2

Ø broche HF 100/120 mm

Meule de rectification ext. Ø 250/50*25 mm

Course axe X 350 mm

Course axe Z 400 mm

Axe B plage de pivotement -20° à +91°

Charge sur le nez de la broche 300 Nm

Poids machine 5050 kg

S131 R

csm_S131r_STUDER_02_41efe3b6f7

Diamètre utile 300 mm

Longueur / Ø de rectification int. max 165/300 mm

Longueur / Ø de rectification ext. max 120/160 mm

Maximum de broche sur Tourelle Revolver 4

Ø broche HF 100/120 mm

Meule de rectification ext. Ø 250/50*25 mm

Course axe X 350 mm

Course axe Z 400 mm

Axe B plage de pivotement -60° à +91°

Charge sur le nez de la broche 300 Nm

Poids machine 5700 kg

S141 R

csm_S141r_STUDER_02_511791a069

Diamètre utile 400 mm

Longueur / Ø de rectification int. max 205/400 mm

Longueur / Ø de rectification ext. max 120/160 mm

Maximum de broche sur Tourelle Revolver 4

Ø broche HF 100/120 mm

Meule de rectification ext. Ø 250/50*25 mm

Course axe X 500 mm

Course axe Z 500 mm

Axe B plage de pivotement -60° à +91°

Charge sur le nez de la broche 300 Nm

Poids machine 7400 kg

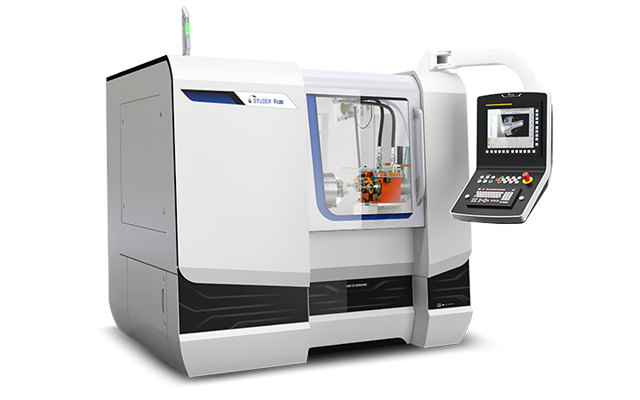

S120

STUDER S120

Diamètre utile 300 mm

Longueur des pièces max 650 mm

Longueur de rectification max 150 mm

Broche en linéaire jusqu’à un maximum de 3

Ø broche HF 80/100/120 mm

Ø broche à courroie 80 mm

Meule de rectification ext. max 305 mm

Course axe X 520 mm

Course axe Z 250 mm

Axe B plage de pivotement + 1° à – 1°

Charge sur le nez de la broche 300 Nm

Poids machine 3200 kg
